CABLE DUCTO (CANALETAS)

Milton Carrillo Ramos, Yola Copa Tola, Dina Espejo Quispe, Edson Mamani Mamani

rashidcarry@gmail.com, yoliscop@gmail.com , dina_espejo@hotmail.com , ==============

RESUMEN:

Las canaletas o cable ductos son utilizados para proteger al cableado estructurado, el objetivo del laboratorio es conocer los distintos tipos de canaletas el motivo de uso de cada una, como también las formas de cortar y conectar un cable ducto, la correcta instalación será de gran ayuda para que el cableado este protegido y ordenado caso contrario será un gran estorbo además de presentar inconvenientes al momento de instalar el cableado.

INTRODUCCIÓN:

El “cable ducto” conocido también como “Canaleta” se encarga de agrupar y proteger los cables de red introducidos en el mismo y dirigidos a un destino mediante una ruta preestablecida y no deja que los cables estén expuestos, también estable la conexión en un sistema de servicios de conexión clara y con un diseño Ordenado. Existen varios tipos de cable ductos, que en general son utilizados para cubrir el cableado pero en particular cada tipo de canaleta tiene su objetivo, y en conjunto brindan una infraestructura detallada de cables que arar gestión de todos los sistemas de computación y comunicación

OBJETIVOS:

GENERAL: Elaborar una correcta conexión de cable ductos y aprender los pasos de la elaboración

ESPECÍFICO:

- conocer los diferentes los tipos de canaletas

- armar las canaletas en distinta forma

MARCO TEÓRICO:

v Canaletas De Red: Las canaletas son tubos metálicos o plásticos que conectados de forma correcta proporcionan al cable una mayor protección. Para que las canaletas protejan a los cables de dichas perturbaciones es indispensable la óptima instalación y la conexión perfecta en sus extremos.

v Tipos De Canaletas

Ø Canaletas tipo escaleras:
Estas bandejas son muy flexibles, de fácil instalación y fabricadas en diferentes dimensiones. Son de uso exclusivo para zonas techadas, fabricadas en planchas de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor.

Ø Tipo Cerrada:
Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo. Utilizadas tanto para instalaciones eléctricas, de comunicación o de datos. Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar.

Ø Tipos Especiales:
Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma - corrientes, datos o comunicaciones. La pintura utilizada en este tipo de bandejas es electrostática en polvo, dándole un acabado insuperable.

Ø Canaleta decorativa:
tiene una terminación más acabada. La canaleta decorativa se utiliza para colocar un cable sobre la pared de una habitación, donde quedaría visible de otra manera. Canal: una alternativa menos atractiva que la de la canaleta decorativa. Su principal ventaja, sin embargo, es que es lo suficientemente grande como para contener varios cables.

Ø CANAL SALVA CABLES:
Diseñado especialmente para proteger y decorar el paso de cables de: telefonía, electricidad, megafonía, computadores, etc. por suelos de oficinas.

v VENTAJAS Y DESVENTAJAS

Ø Las desventajas incluyen: no es agradable a la vista, se puede soltar o se puede arrancar, es apta para un solo uso.

Ø Las ventajas incluyen: es fácil de instalar, es fácil de sacar bandeja: La bandejas son un medio de soporte cuando el cableado se realiza por los techos o en la parte alta de las paredes. En el momento de colocar la canaleta hay que asegurarse de que la superficie sobre la que se instala es capaz de soportar el peso de la bandeja más el de los cables.

Método experimental

Materiales

Canaletas (CERRADAS)

Cierra o estilete para cortar

Regla para medir (Escuadra)

Un lápiz para marcar

pegamento

Cortes de un cable ducto:Antes de cortar la canaleta se debe retirar o quitar la tapa, nunca se debe cortar la canaleta con la tapa.
Se debe realizar las líneas por donde se va cortar con la ayuda de rotulador para eso se necesita escuadra
CORTE EN "L"
1ra forma (tapa afuera)

Procedimiento

Paso 1: usando el rotulador con ayuda del transportador se dibuja 2 cuadrados perfectos de la medida equivalente a la altura de la canaleta como se muestra en la figura:

Paso 2: se dibuja dos diagonales de 45° como se muestra a continuación

Paso3: se retira el área que se indica con color plomo en la figura con ayuda del Estilete

paso4: debe quedar como se muestra en la figura:

2da forma (tapa adentro)

Procedimiento

Paso 1: usando el rotulador con ayuda del transportador se dibuja 2 cuadrados perfectos de la medida equivalente a la altura de la canaleta como se muestra en la figura:

Paso 2: se dibuja dos diagonales de 45° como se muestra a continuación

Paso3: se retira el área que se indica con color plomo en la figura con ayuda del Estilete

paso4: debe quedar como se muestra en la figura:

CORTE EN "T"
Paso1. Se mide a la mitad y se dibujó el ancho de la otra canaleta como se ilustra a continuación, y en la pieza 2 a un costado

Paso2: se retiró el área marcada con gris como se muestra a continuación

Paso3: se introdujo la pieza dos en la pieza 1

Corte en “Cruz”
Paso1: en ambas piezas (1y2) se dibujó rectángulos con un ancho equivalente al de el ancho de la canaleta como se puede apreciar en la siguiente figura:

Paso2: se retiró el área marcada con color gris.

paso3: se unen las dos piezas

Corte en “Z”

paso1: se dibujó dos cuadrados perfectos en 2 diferentes áreas cono se puede observar en la figura

paso2: se dibujó una diagonal en cada cuadro como se muestra a continuación

paso 3: se retiró el área marcada de color gris con ayuda del estilete

paso4: se arma la pieza eN forma de z.

Video demostrativo

RESULTADOS:

CORTE EN L

CORTE EN T

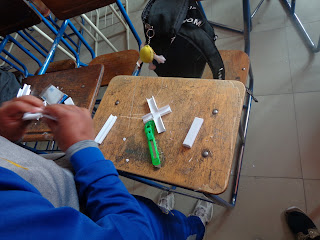

CORTE EN CRUZ

CORTE EN Z

CONCLUSIÓN:El cableado estructurado es una forma ordenada de conectar los cables para una red, basándose unas normas E1A/TIA, establecidas a lo largo de todo el mundo, esta con el fin de establecer un orden en el mundo de la computación y las redes. La práctica fue de mucha utilidad pues nos dio una idea como las computadoras están conectadas en red, y como esta red se puede distribuir a lo largo de todas las computadoras.
EXTRAS:
